Четыре рабочих режимаВ ОДНОМ ДРАЙВЕРЕ

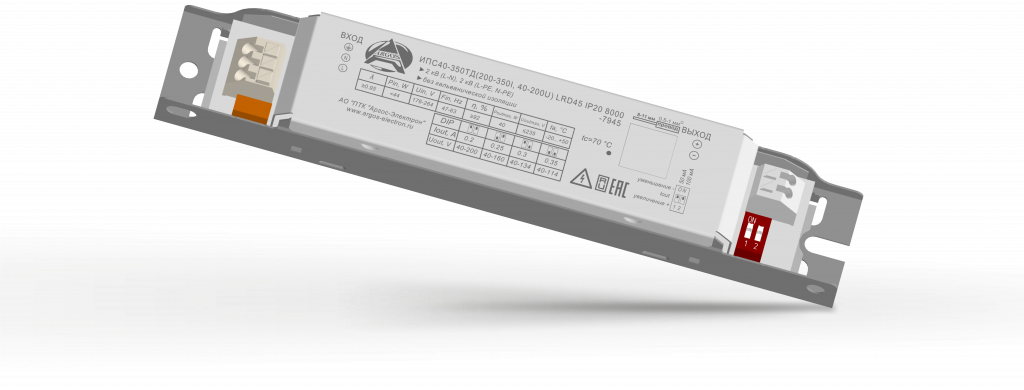

Источник питания Аргос ИПС40-350ТД(200-350I, 40-200U) LRD45 IP20 8000

Аргос ИПС40-350ТД(200-350I, 40-200U) LRD45 IP20 8000 — источник питания светодиодных линеек, работающих в режиме постоянного тока. Четыре значения тока на DIP-переключателе и диапазон выходного напряжения 40–200 В.

РАБОЧИЕ ДИАПАЗОНЫ ИЗДЕЛИЯ

ПОДБОР РЕЖИМА ЗА ТРИ ШАГА

ТОК ЛИНЕЙКИ. Определите рабочий ток светодиодной линейки. Изделие обслуживает диапазон 0,2–0,35 А с дискретными значениями 200, 250, 300 и 350 мА.

НАПРЯЖЕНИЕ ЛИНЕЙКИ. Проверьте по диаграмме, что напряжение линейки попадает в диапазон выбранного режима. Общий диапазон изделия — 40–200 В.

ДВА ПОЛЗУНКА. Выставьте режим DIP-переключателем по таблице ниже. Установку тока выполнять на обесточенном изделии.

Ползунок 1	Ползунок 2	Выходной ток	Выходное напряжение
ON	ON	200 мА	40–200 В
OFF	ON	250 мА	40–160 В
ON	OFF	300 мА	40–134 В
OFF	OFF	350 мА	40–114 В

Пусковой ток изделия составляет 25 А при длительности импульса 182 мкс (@50% Ip) и входном напряжении 230 В. Автомат типа C на 16 А выдерживает 49 таких источников, типа D на 25 А — 130 источников. Полная таблица — ниже.

Тип автомата	10 А	16 А	20 А	25 А
Тип B	18	29	37	46
Тип C	30	49	61	77
Тип D	52	83	104	130

ПОЛНЫЕ ХАРАКТЕРИСТИКИ

Параметр	ИПС40-350ТД LRD45 IP20 8000
Диапазон напряжений питания AC	176–264 В, 47–63 Гц
Максимальная потребляемая мощность	< 44 Вт @ Uп 230 В
Диапазон номинального выходного тока	0,2–0,35 А ±7%
Диапазон номинальных выходных напряжений	40–200 В*
Максимальная выходная мощность	40 Вт
Максимальное напряжение холостого хода	≤ 235 В
Температура окружающей среды (Ta)	−20…+50 °C
Температура корпуса в точке Tc	70 °C @ Ta макс
Температура хранения	−40…+85 °C
Влажность при эксплуатации и хранении	10–85%, без конденсата
Гальваническая изоляция	Нет
Защита от короткого замыкания	✓ Да, полная
Защита от холостого хода	✓ Да

* Диапазон выходного напряжения зависит от выбранного режима DIP-переключателя — см. «Рабочие диапазоны изделия».

≥ 92%

КПД (230 В, P ном)

≥ 0,95

Коэф. мощности

< 1%

Пульсации тока

2 кВ

Стойкость к имп.

Соответствие ГОСТ CISPR 15-2014 подтверждено в обоих диапазонах — 9 кГц – 30 МГц и 30 МГц – 300 МГц. Стойкость к микросекундным импульсам большой энергии: 2 кВ по схеме L-N и 2 кВ по схемам L-PE, N-PE. Изделие соответствует требованиям по электромагнитной совместимости ТР ТС 020/2011.

ФАЙЛЫ ДЛЯ КОНСТРУКТОРА

ПАСПОРТ ИЗДЕЛИЯ

Полные технические характеристики и гарантийные обязательства.

📄 Скачать PDF

ГАБАРИТНЫЙ ЧЕРТЁЖ

Размеры и посадочные места — для компоновки изделия в светильнике.

📄 Скачать PDF

3D-МОДЕЛЬ, STEP

Формат .stp — импортируется в сборку светильника без перечерчивания.

📦 Скачать STEP

ПРОИЗВЕДЕНО В РОССИИ
Изделие выпускается АО «ПТК «Аргос-Электрон» в Ленинградской области по ТУ 27.40.42-037-29497914-2026. Отгрузка со склада в РФ, без валютных рисков и таможенных задержек. Гарантийный срок — 5 лет.
