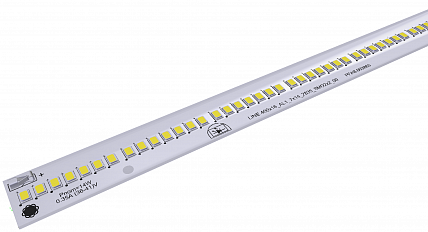

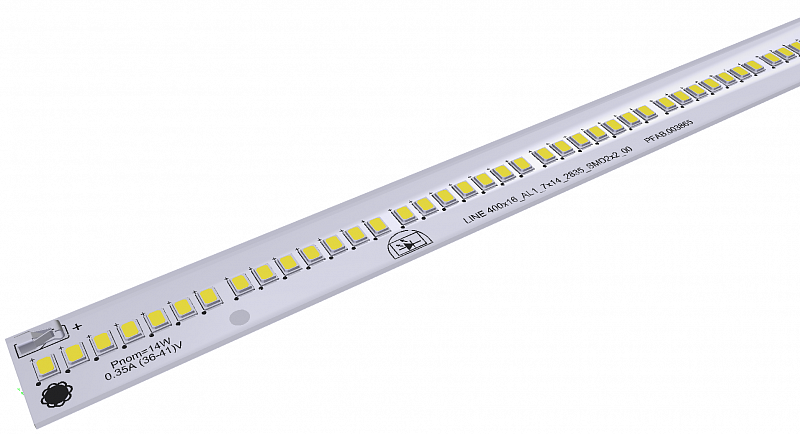

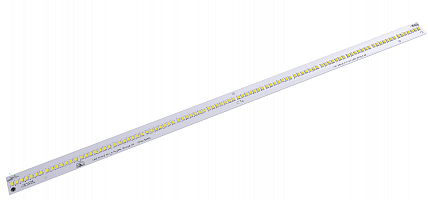

Светодиодный модуль LINE 400x16 AL1 7x14 2835 840 SMD2x2
- Габаритный размер Длина, мм 400
- Габаритный размер Ширина, мм 16
- Типоразмер светодиода 2835
- Ток, номинальное значение I, мА 350
- Потребляемая мощность I, Вт 13.7
- Световой поток I, Лм 2570
- Ток, номинальное значение II, мА 700
- Потребляемая мощность II, Вт 28.4
- Световой поток II, Лм 5070
Общие параметры
Серия изделия
Офисные (Line)
Тип ассортимента
Основной
Отгружается кратно, шт
10
Область применения
Предназначен для производства светодиодных светильников внутреннего и промышленного освещения. Распределение светодиодов с равным шагом обеспечивает равномерное свечение по всей площади модуля. Подходит для стыковки в линию
Форма изделия
Прямоугольная

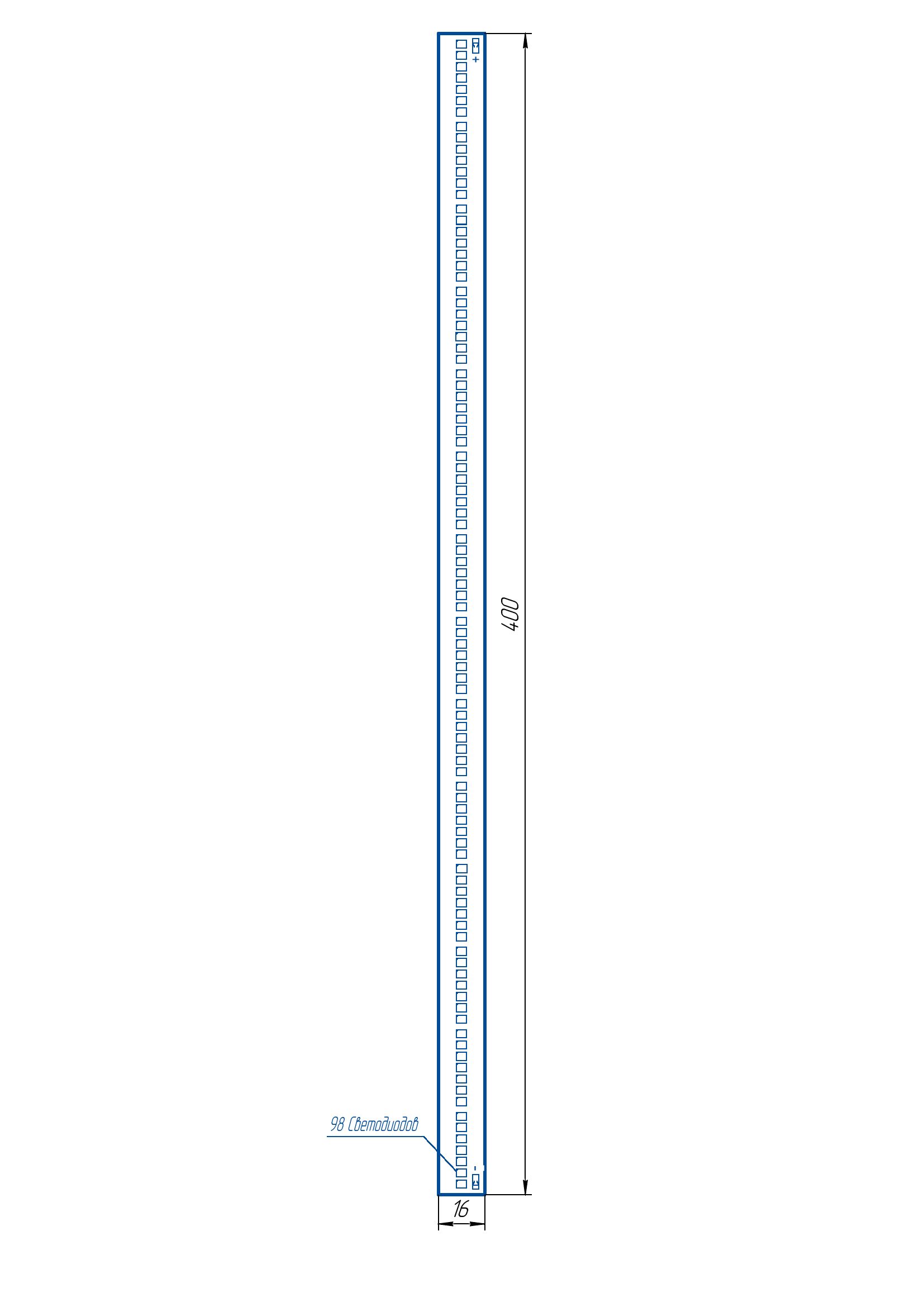

Габаритный размер Длина, мм
400
Габаритный размер Ширина, мм
16
Габаритный размер Высота, мм
3
Используемые светодиоды
Производитель светодиодов
Lumileds
Типоразмер светодиода
2835
Количество светодиодов, шт
98
Световые и цветовые параметры
Световой поток I, Лм
2570
Усл-я изм-я: Световой поток I, мА
350
Световой поток II, Лм
5070
Усл-я изм-я: Световой поток II, мА
700
Световая отдача I, Лм/Вт
195
Усл-я изм-ия: Световая отдача I, мА
350
Световая отдача II, Лм/Вт
185
Усл-я изм-ия: Световая отдача II, мА
700
Номинальное значение коррелированной цветовой температуры CCT, К
4000
Общий индекс цветопередачи CRI
80
Электрические параметры
Потребляемая мощность I, Вт
13.7
Усл-я изм-я: Потребляемая мощность I, мА
350
Потребляемая мощность II, Вт
28.4
Усл-я изм-я: Потребляемая мощность II, мА
700
Напряжение, В
36…41
Условия измерения: Напряжение, мА
350
Ток, номинальное значение I, мА
350
Ток, номинальное значение II, мА
700
Максимально допустимое значение тока, мА
1400
Схема соединения светодиодов, группы (параллельно)
7
Схема соединения светодиодов, группы (последовательно)
14
Подключение проводов питания
Способ подсоединения проводов
Разъем
Марка разъёма
SMD2x2
Технические характеристики
Материал платы
Алюминий
